斗式提升機

25-80m 提升高度：
7-500m3/h 輸送量：

斗距：400-920㎜

斗式提升機由運行部分(料斗與牽引膠帶帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼,驅動裝置，逆止制動裝置等組成，適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。

都是提示機用途

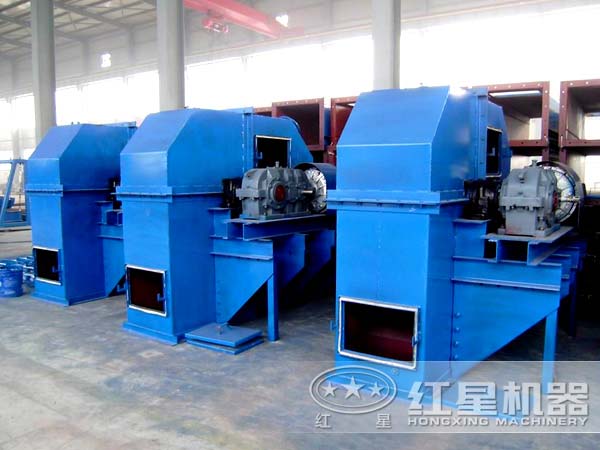

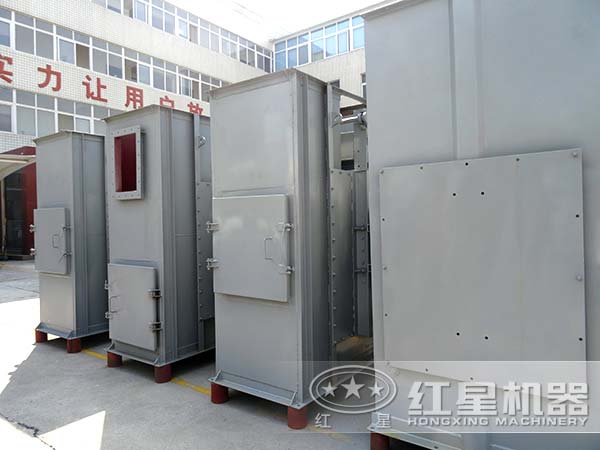

圖片實拍

工作原理

料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

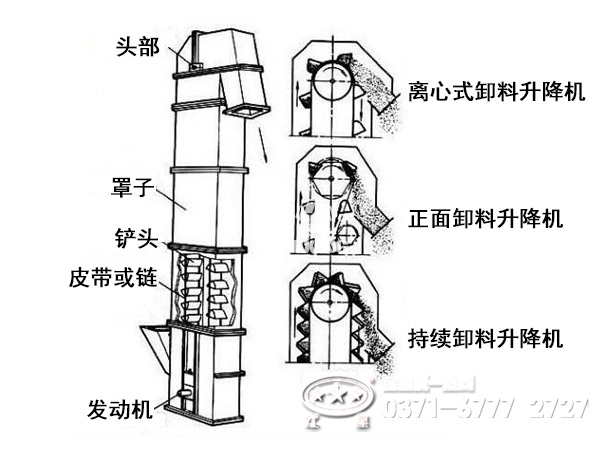

斗式提升機內部結構

提升機內部結構

性能優勢

磨損少、使用性能好

本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。斗式提升機驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象,因此無效功率少。

運行可靠、使用壽命長

斗式提升機運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。

提升范圍廣、環境污染少

河南紅星斗式提升機提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。

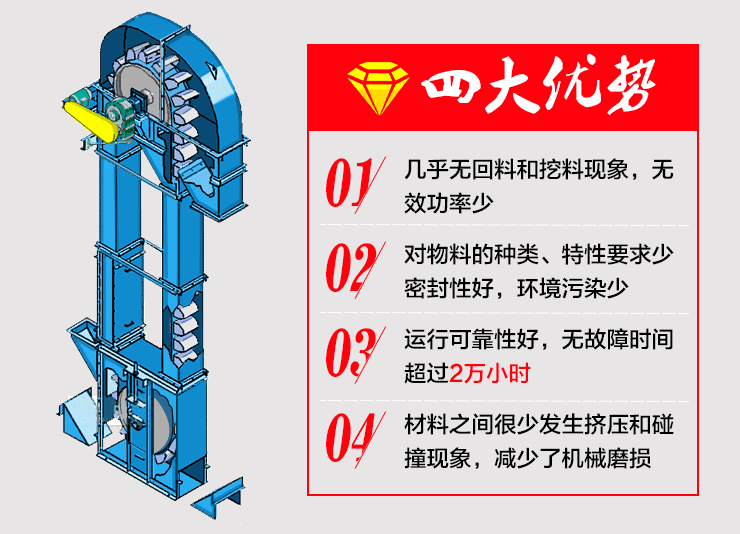

斗式提升機性能優勢

使用與維護

1.本機在工作過程中應有固定人員看管?？垂苋藛T必須具有一般技術常識及對本機性能熟悉者。

2.斗式提升機的使用（所輸送物料的特性、工作條件、輸送量等）應嚴格遵守本說明書的一切規定。

3.使用單位對本機應制訂《設備維護、檢修安全操作規程》交看管人員遵守?？垂苋藛T必須有交接班制度，認真檢查提升機各部工作情況。

4.應有固定的給料裝置向機內均勻給料。給料裝置的給料能力應在本說明書“提升機主要技術規范”所列的輸送量范圍內，不得給料過多而使下部區段被輸送物料阻塞。

5.斗式提升機在工作時，所有門必須完全關閉。在上、下部區段及經常打開的檢視門處應安設適當?shù)恼彰髟O備。工作過程中發生故障，必須立即停止運轉，消除故障。如有不宜立即消除的缺陷，但對工作又無過大的影響，應作記載待檢修時消除。

6.看管人員應經常檢查各部分的工作情況，且一定要禁止在運轉時對本機的運動部分進行清掃和修理。下部區段的螺旋拉緊裝置應調整適宜，保持膠帶具有正常工作的張力?？垂苋藛T應經常觀察料斗膠帶的工作情況，損壞的料斗應拆除。

7.看管人員看管斗式提升機主要在于觀察其工作狀態、清掃、潤滑以及檢查調整等零星工作。

8.本機必須在空載下起動，卸料完畢后停車。

9.提升機除在使用過程中保持正常潤滑（潤滑部位、方法、周期及材料等列于表1）及拆換損壞的零件外，檢修時必須消除在使用中記載的缺陷，拆除損廢零部件及更換潤滑油。使用單位可根據提升機工作條件制定檢修周期。

技術參數

環鏈膠帶提升機技術參數

規格	最大提升高度 (m)	輸送量 (m³/h)	物料最大塊 (mm)	斗距 (mm)	電機功率
TH160型	25	7-12	15-20	400	3-4
TH200型	28	8-15	20-30	500	3-5.5
TH250型	30	10-25	25-35	500	4-7.5
TH300型	30	25-35	30-40	500	5.5-11
TH315型	40	30-40	35-45	512	5.5-15
TH400型	40	45-60	40-55	512	11-22
TH500型	40	65-80	50-60	512	15-30
TH630型	40	100-120	60-65	688	18.5-37
TH800型	40	130-150	65-75	920	22-45

鋼絲膠帶提升機技術參數

規格	最大提升高度 (m)	輸送量 (m³/h)	物料最大塊 (mm)	斗容 (L)	電機功率
TDG160型	80	34	0-20	2.6	2.2-11
TDG200型	80	45	0-25	4.1	3-15
TDG250型	80	71	0-30	6.5	5.5-22
TDG315型	80	101	0-35	10	7.5-30
TDG400型	80	158	0-40	16	15-45
TDG500型	80	218	0-45	25	18.5-55
TDG630型	80	345	0-50	40	30-90
TDG800型	80	491	0-50	61	45-132

板鏈提升機技術參數

規格	最大提升度	最大提升量（m³/h）	允許占百分比（%）					節距（ mm）	電機功率
			10	25	50	75	100
			物料最大塊
NE15	40	16	65	50	40	30	25	101.66	1.5-4
NE30	59	31	90	75	58	47	40	152.4	2.2-7.5
NE50	62	60	90	75	58	47	40	152.4	3-15
NE100	58	110	130	105	80	65	55	200	7.5-30
NE150	65	170	130	105	80	65	55	200	11-37
NE200	73	220	170	135	100	85	70	250	18.5-75
NE300	61	320	170	135	100	85	70	250	22-75
NE400	47	420	205	165	125	105	90	300	45-90
NE500	58	500	240	190	145	120	100	300	45-132
