碎石破碎機

≤1200㎜ 進料粒度：
1-1000t/h 生產能力：

應用領域：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等

碎石破碎機也稱砂石料破碎機，可用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎。近年來，我廠為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的碎的需要，不僅破碎比大，同時易損件采用目前國內新一代高強耐磨材料，損耗小，使用壽命長，能為客戶帶來可觀的經濟效益，目前市場上碎石破碎機械設備種類較多，其中較為常用的一款就是顎式破碎機。

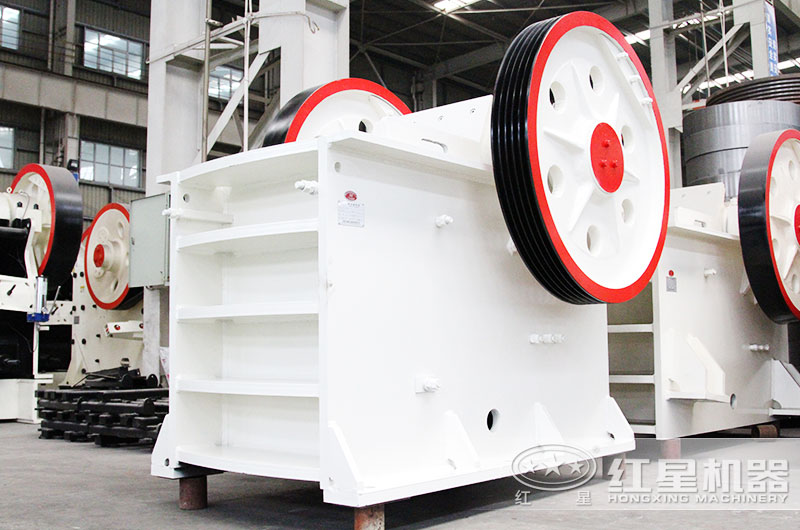

碎石破碎機圖片

新型碎石破碎機圖片

碎石破碎機圖片

不同規格大小的碎石破碎機

碎石破碎機工作原理

其采用曲動擠壓型工作方式，工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的。

當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎做周期運動壓碎和排泄物料，實現批量生產。

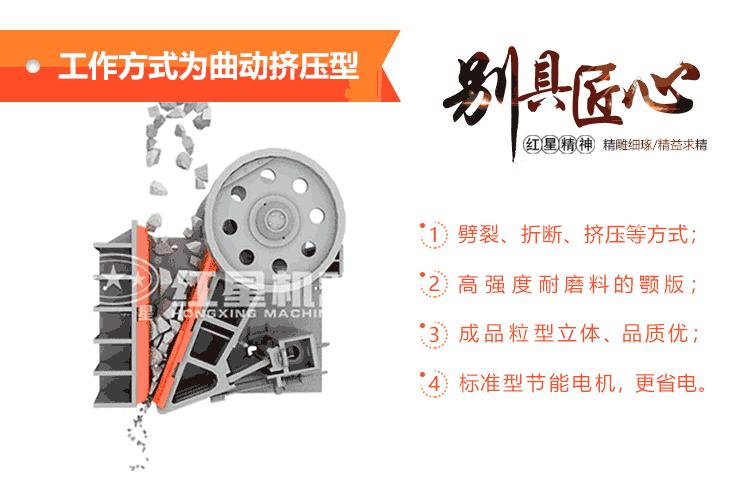

碎石破碎機工作原理

碎石破碎機結構特點

1、軸承：采用鑄有巴氏合金的滑動軸承。隨碰上滾動軸承制造技術水平的提高，今后將在大型碎石破碎機采用滾動軸承。主軸承和連桿的軸瓦過熱進可用循環水冷卻。

2、推力板：不僅是傳遞的桿件，而且也是破碎機保險零件，當碎石破碎機中落入不能破碎的物體而使機械超過正常負荷時，后推力板立即折斷，破碎機變停止工作，避免整個機器的損壞。

3、動顎、定顎：該瓿件是碎石破碎機的主力破碎部件，所有物料都需通過動顎、定顎的相互運動來完成物料間的破碎，從而制成成品。

4、調整裝置：是采用了墊片式，是在機架后壁與楔鐵之間，裝一組具有一定尺寸的墊片，當改變墊片的厚度時，可以調整排礦口的寬度。

5、齒板：是砂石料破碎機中直接與礦石接觸的零件，結構雖然簡單，但它對碎石破碎機生產率、比能耗、產品粒度組成和粒以及破碎能力等都著關鍵的作用。

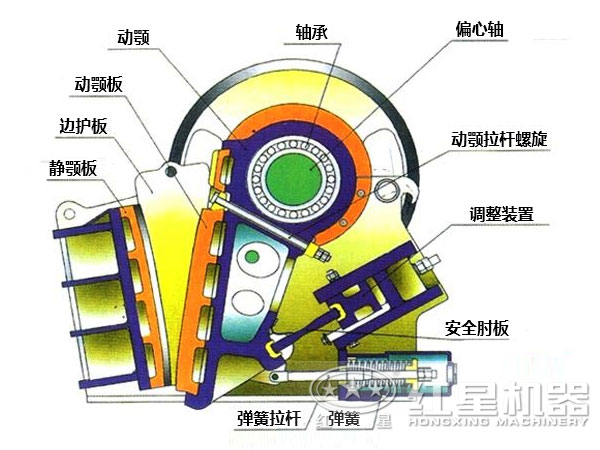

碎石破碎機內部結構

性能優勢

1、裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、穩定快捷。當然，也可通過增減墊片數量，手動調節排料口的大小，具有較強的靈活性。

2、較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。

3、產品呈立方體狀，針片狀含量低，無內裂縫，產品形狀較好。

4、不僅結構優化過，其系統3倍升級。延長了易損件，使用壽命長，容易保養與維修。

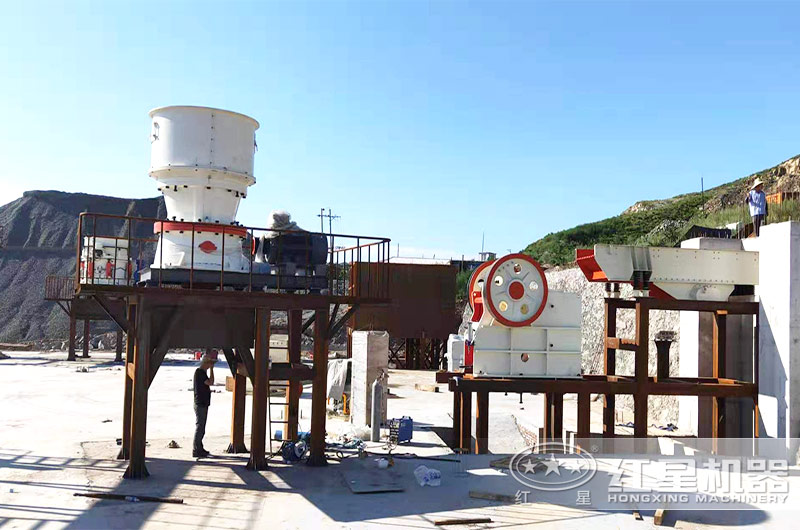

碎石破碎機安裝現場實拍圖

安徽客戶碎石破碎機工作現場

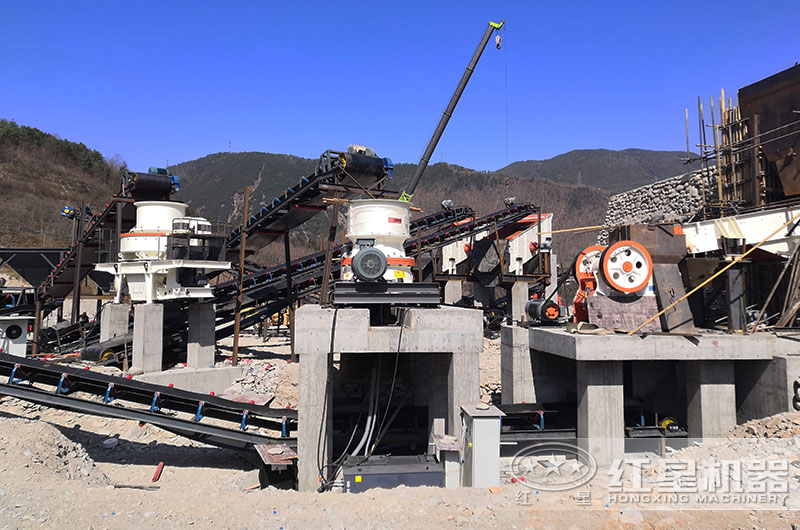

砂石料破碎生產現場圖片

砂石料破碎生產現場圖片（鄂破+圓錐破+制砂機）

碎石破碎機價格

紅星廠家源頭供貨，一臺也享優惠，具體碎石破碎機價格，歡迎在線問價了解，有經理提供詳情單，另外，還有其他很多款碎石破碎機，如反擊式破碎機、圓錐破碎機、錘式破碎機、沖擊式破碎機等，都可隨時了解，而且河南紅星現擁有四大智能生產車間，從研發、設計到實施生產，從選材到設備成型，都有嚴格技術、質量控制，每一位購機客戶，都提供一站式服務，并支持到廠參觀考察。

紅星售后服務

技術參數

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸（長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P 55	2210×2320×1723
