適用物料 ：水泥、石灰石、石膏、石巖、石塊等物料。
我公司專業制造水泥廠設備，水泥生產設備，成套水泥設備，水泥生產線，產品通過ISO9001質量認證，是您放心的選擇。目前公司生產能力可承接日產6000T以下成套新型干法水泥生產線主機設備及配套的相關設備；日處理100——5000噸原礦的選礦生產線設備；日處理200——5000方石料水泥廠設備。如有需求，均可在線咨詢河南紅星。

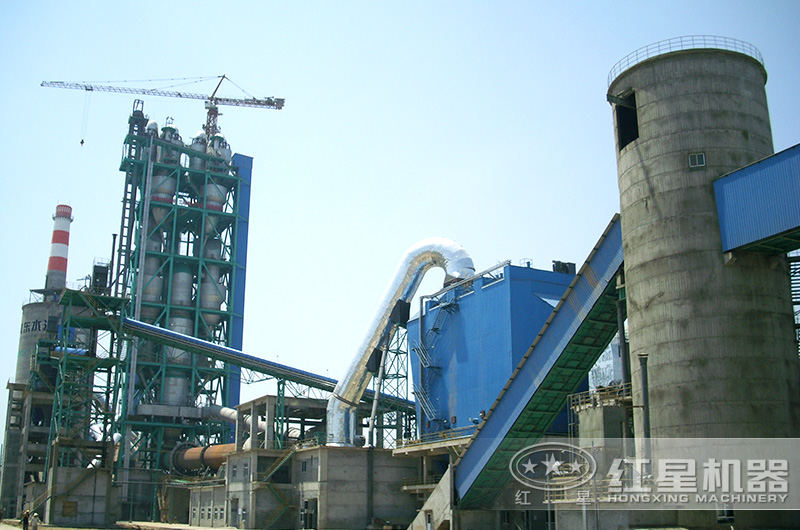

水泥廠設備全貌圖

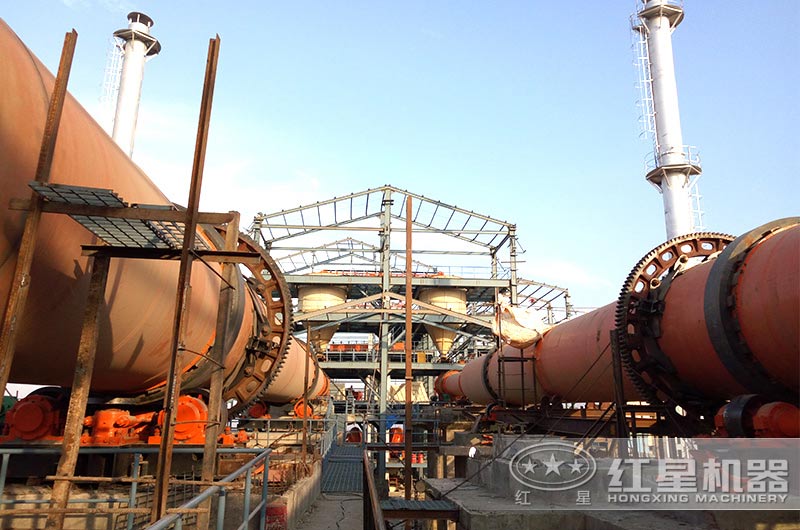

水泥回轉窯
水泥廠設備，一般主要包括水泥回轉窯、旋風預熱器、篦式冷卻器。其中水泥回轉窯是煅燒水泥熟料的主要設備，已被廣泛用于水泥、冶金、化工等行業。該設備由筒體、支承裝置、帶擋輪支承裝置、傳動裝置、活動窯頭、窯尾密封裝置、燃燒裝置等部件組成，具有結構簡單，運轉可靠，生產過程容易控制等特點。旋風預熱器適于各種窯型配套使用，可廣泛應用于大中小水泥廠的新建和改造。篦式冷卻機是一種驟冷式冷卻機，工作時，是用鼓風機吹冷風，將鋪在篦板上成層狀的熟料加以驟冷，使熟料溫度由1200℃驟降至100℃以下，冷卻的大量廢氣除入窯作二次風。

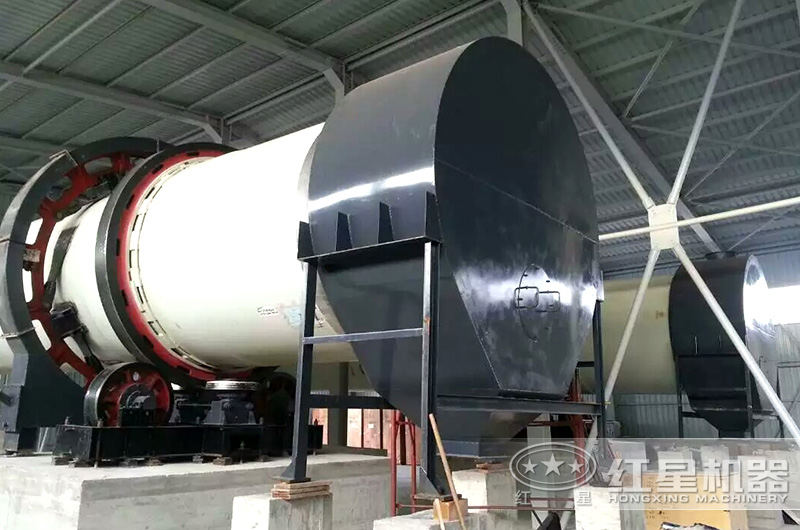

水泥煅燒核心機械

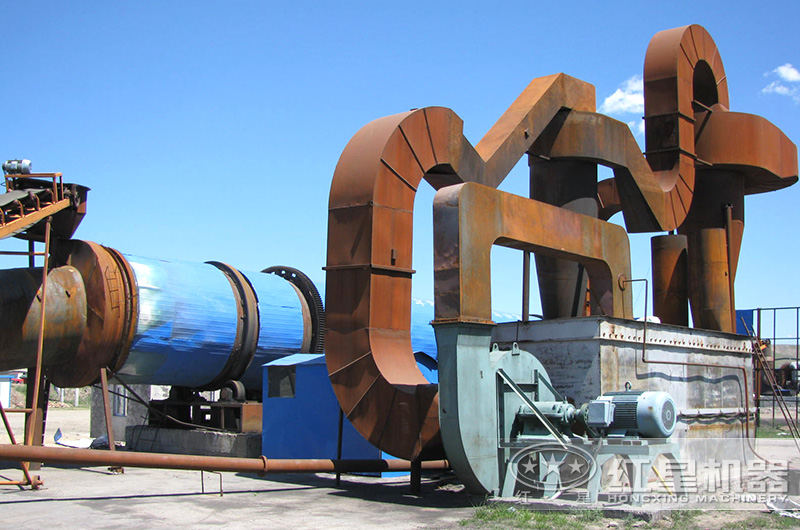

水泥廠設備中的核心烘干機械

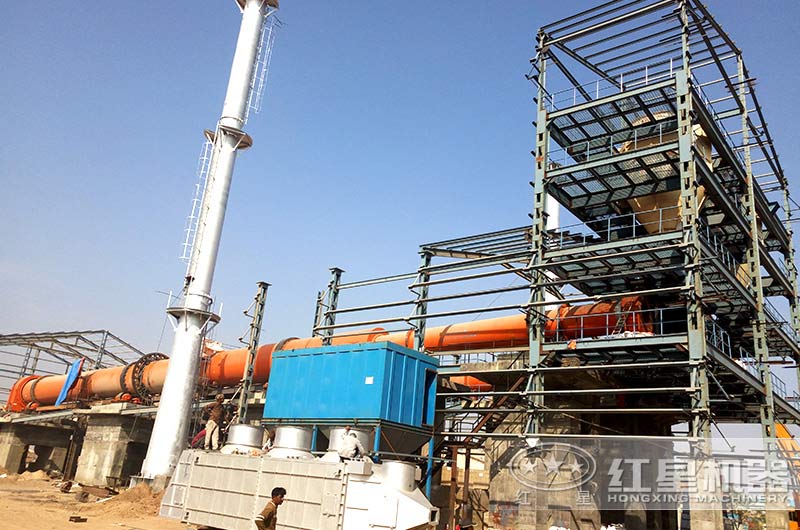

旋風預熱器
水泥生產制備工藝流程
1、 破碎及預均化
（1）破碎水泥生產過程中，大部分原料要進行破碎，如石灰石、黏土、鐵礦石及煤等。石灰石是生產水泥用量較多的原料，開采后的粒度較大，硬度較高，因此石灰石的破碎在水泥機械的物料破碎中占有比較重要的地位。
（2）原料預均化預均化技術就是在原料的存、取過程中，運用科學的堆取料技術，實現原料的初步均化，使原料堆場同時具備貯存與均化的功能。
2、生料制備
水泥生產過程中，每生產1噸硅酸鹽水泥設備至少要粉磨3噸物料（包括各種原料、燃料、熟料、混合料、石膏），據統計，干法水泥生產線粉磨作業需要消耗的動力約占全廠動力的60%以上，其中生料粉磨占30%以上，煤磨占約3%，水泥粉磨約占40%。因此，合理選擇粉磨設備和工藝流程，優化工藝參數，正確操作，控制作業制度，對保證產品質量、降低能耗具有重大意義。
3、生料均化
新型干法水泥生產過程中，穩定入窖生料成分是穩定熟料燒成熱工制度的前提，生料均化系統起著穩定入窖生料成分的作用。
4、預熱分解
水泥機械把生料的預熱和部分分解由預熱器來完成，代替回轉窯部分功能，達到縮短回窯長度，同時使窯內以堆積狀態進行氣料換熱過程，移到預熱器內在懸浮狀態下進行，使生料能夠同窯內排出的熾熱氣體充分混合，增大了氣料接觸面積，傳熱速度快，熱交換效率高，達到提高窯系統生產效率、降低熟料燒成熱耗的目的。
5、水泥熟料的燒成
生料在旋風預熱器中完成預熱和預分解后，下一道工序是進入回轉窯中進行熟料的燒成。 在回轉窯中碳酸鹽進一步的迅速分解并發生一系列的固相反應，生成水泥熟料中的等礦物。隨著物料溫度升高近時，等礦物會變成液相，溶解于液相中的 和 進行反應生成大量 （熟料）。熟料燒成后，溫度開始降低。最后由水泥熟料冷卻機將回轉窯卸出的高溫熟料冷卻到下游輸送、貯存庫和水泥機械所能承受的溫度，同時回收高溫熟料的顯熱，提高系統的熱效率和熟料質量。
6、水泥粉磨

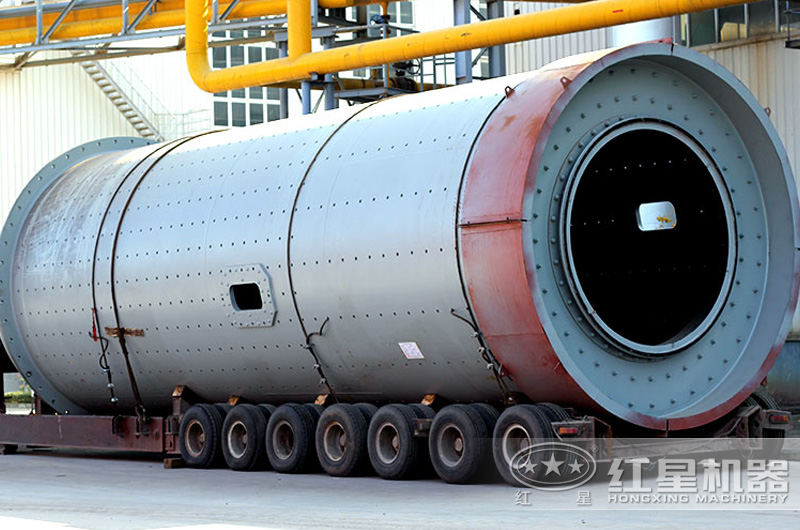

水泥磨
水泥機械是水泥制造的最后工序，也是耗電比較多的工序。其主要功能在于將水泥熟料（及膠凝劑、性能調節材料等）粉磨至適宜的粒度（以細度、比表面積等表示），形成一定的顆粒級配，增大其水化面積，加速水化速度，滿足水泥漿體凝結、硬化要求。
7、水泥包裝
水泥出廠有袋裝和散裝兩種發運方式。
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
| 產品規格 | 磨機形式 | 傳動形式 | 減速機 | 電機功率 | 生產能力(t/h) | 總重量 | |
| 型號 | 速比 | ||||||
| φ1.83×7 | 開流 | 邊緣 | ZD60 | 4.5 | 245 | 6.5-8 | 43.8 |
| φ2.2×7.5 | 開流 | 邊緣 | ZD70 | 5 | 380 | 8-10 | 64.8 |
| φ2.2×11 | 開流 | 邊緣 | D110 | 35.5 | 630 | 12-13 | 104.6 |
| φ2.2×13 | 開流 | 邊緣 | D110 | 35.5 | 630 | 16-18 | 114 |
| φ2.4×13 | 開流 | 邊緣 | D110 | 35.5 | 800 | 20-23 | 130.6 |
| φ2.6×13 | 開流 | 邊緣 | MFY100 | 19.5 | 1000 | 28-32 | 158 |
| φ3×9 | 圈流 | 邊緣 | D125 | 41.2 | 1000 | 28-36.5 | 167 |
| φ3×11 | 圈流 | 邊緣 | D140 | 42.8 | 1250 | 36-47 | 180 |
| φ3.2×13 | 開流 | 邊緣 | D140 | 36.5 | 1600 | 45-50 | 225 |
| φ3.5×13 | 圈流 | 邊緣 | JDX1000 | 5.84 | 2000 | 60-65 | 275 |
| φ3.8×13 | 開流 | 中心 | MFY250 | 16.5 | 2500 | 60-62 | 320 |
| φ4.2×13 | 開流 | 中心 | JQS3550 | 15.6 | 3530 | 85-87 | 380 |
| φ4.6×14 | 圈流 | 中心 | JSI160-C | 14.6 | 4200 | 120-135 | 485 |
