高產磁選機

0-3㎜ 進料粒度：
10-280t/h 生產能力：

適用物料：粒度3㎜以下的磁鐵礦、磁黃鐵礦等物料。

高產磁選機是選礦設備中使用較廣泛的、通用性高的機種之一，適用的物料也特別多，比如磁鐵礦，褐鐵礦，赤鐵礦，錳菱鐵礦，鈦鐵礦等都可以用高產磁選機來選別。相比傳統的設備，其高產磁選機更具有產品優質、產量高，特別節能達到以住設備的2.5倍。

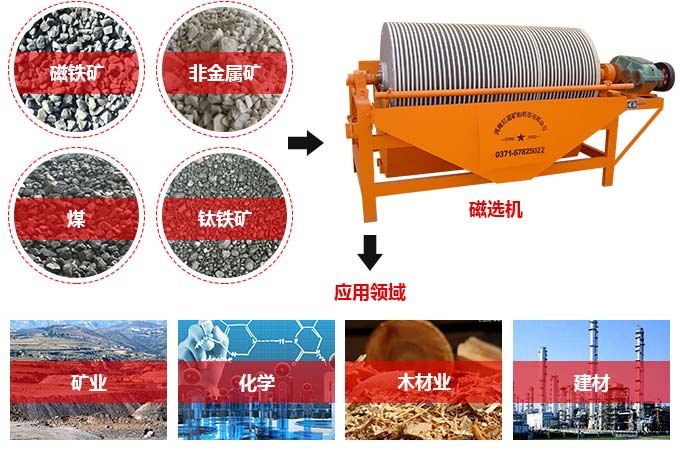

高產磁選機應用

圖片實拍

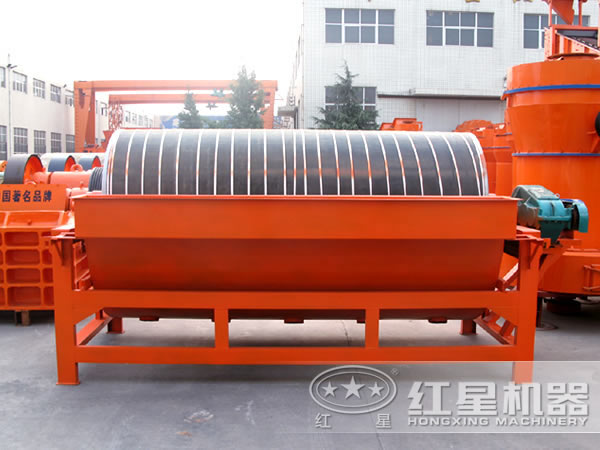

高產磁選機正面圖

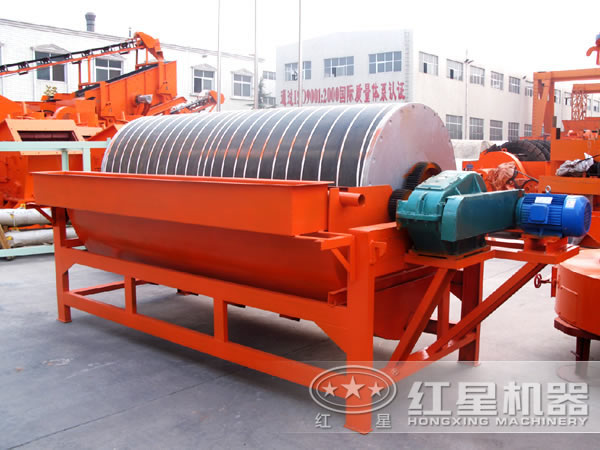

高產磁選機側面圖

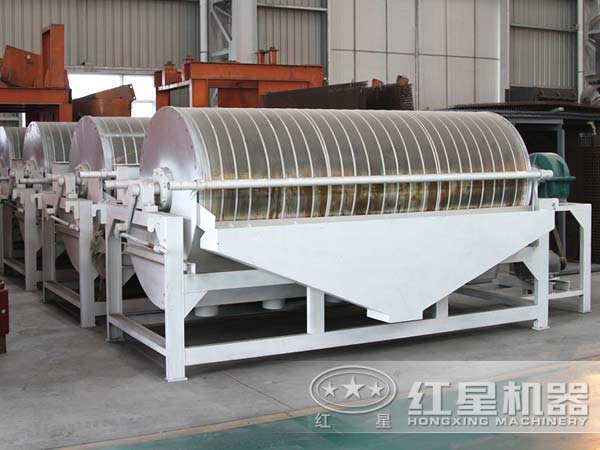

高產磁選機生產廠家

在線咨詢 定制生產

工作原理

將礦粒經輸送帶被送入上磁輥分選，隨著磁輥的轉動，礦粒一直被吸在磁輥上，而脈石粒在磁輥轉到前端位置時被拋出掉在隔礦板的前面，礦粒繼續被磁輥帶到脫磁區時自動掉入一選集礦斗收集為精礦成品。由于上磁輥掉下的脈石中還夾帶有一些磁性更弱的礦粒，它們將進入下磁輥繼續進行磁選，磁選后的成品礦粒進入二選集礦斗收集為成品，被拋出的脈石經尾礦口排出，至此磁選工序結束。

高產磁選機內部結構圖

高產磁選機結構

性能優勢

1、用兩組內包骨架密封圈用于軸端密封外，滾筒兩端采用０形圈密封，同時采用打壓實驗進行測試，保證滾筒不進水，可靠地保證磁滾筒的正常工作。

2、采用精密滾子鏈輪，具有體積小、重量輕、運轉可靠平穩、故障少等優點，用戶使用方便，維修容易。

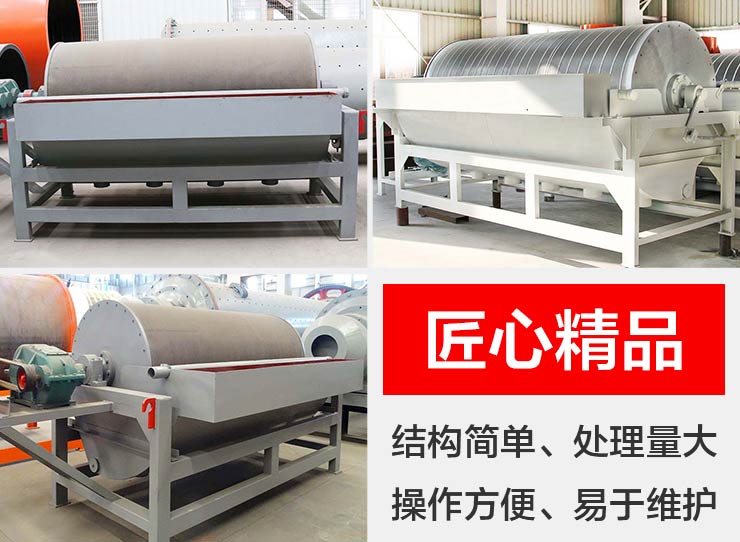

高產磁選機優勢呈現

常見故障

1、筒內磁塊脫落：此時圓筒有咔咔的響聲，嚴重時把筒皮劃破，此時應立即停車檢修。防止磁塊再次脫落，在檢修時可用薄銅片將磁系兜住。

2、槽體某處磨出漏洞：如半逆流型槽體中間一層板或尾礦管磨漏，原礦會短路進入尾礦，使尾礦品位升高。如果出現尾礦品位突然升高并居高不下的現象時，可以懷疑是槽體漏礦。

3、運轉中堵塞：當高產磁選機的半逆流型槽底吹散水管口有時因結鈣而堵塞，造成管口處礦砂沉積或工作間隙堵塞，建議立即停止給料。等問題解決后才經續生產。另外，注意物料的性質，不能超設備的承范圍。

技術參數

型號	筒徑	筒長（mm）	圓筒轉速（r/min）	給料粒度	處理量（t/h）	功率
CTB6012	600	1200	<35	2-0	10-20	1.5
CTB6018	600	1800	<35	2-0	15-30	2.2
CTB7518	750	1800	<35	2-0	20-45	2.2
CTB9018	900	1800	<35	3-0	40-60	3
CTB9021	900	2100	<35	3-0	45-60	3
CTB9024	900	2400	<28	3-0	45-70	4
CTB1018	1050	1800	<20	3-0	50-75	5.5
CTB1021	1050	2100	<20	3-0	50-100	5.5
CTB1024	1050	2400	<20	3-0	60-120	5.5
CTB1218	1200	1800	<18	3-0	80-140	5.5
CTB1224	1200	2400	<18	3-0	85-180	7.5
CTB1230	1200	3000	<18	3-0	100-180	7.5
CTB1530	1500	3000	<14	3-0	170-280	11
